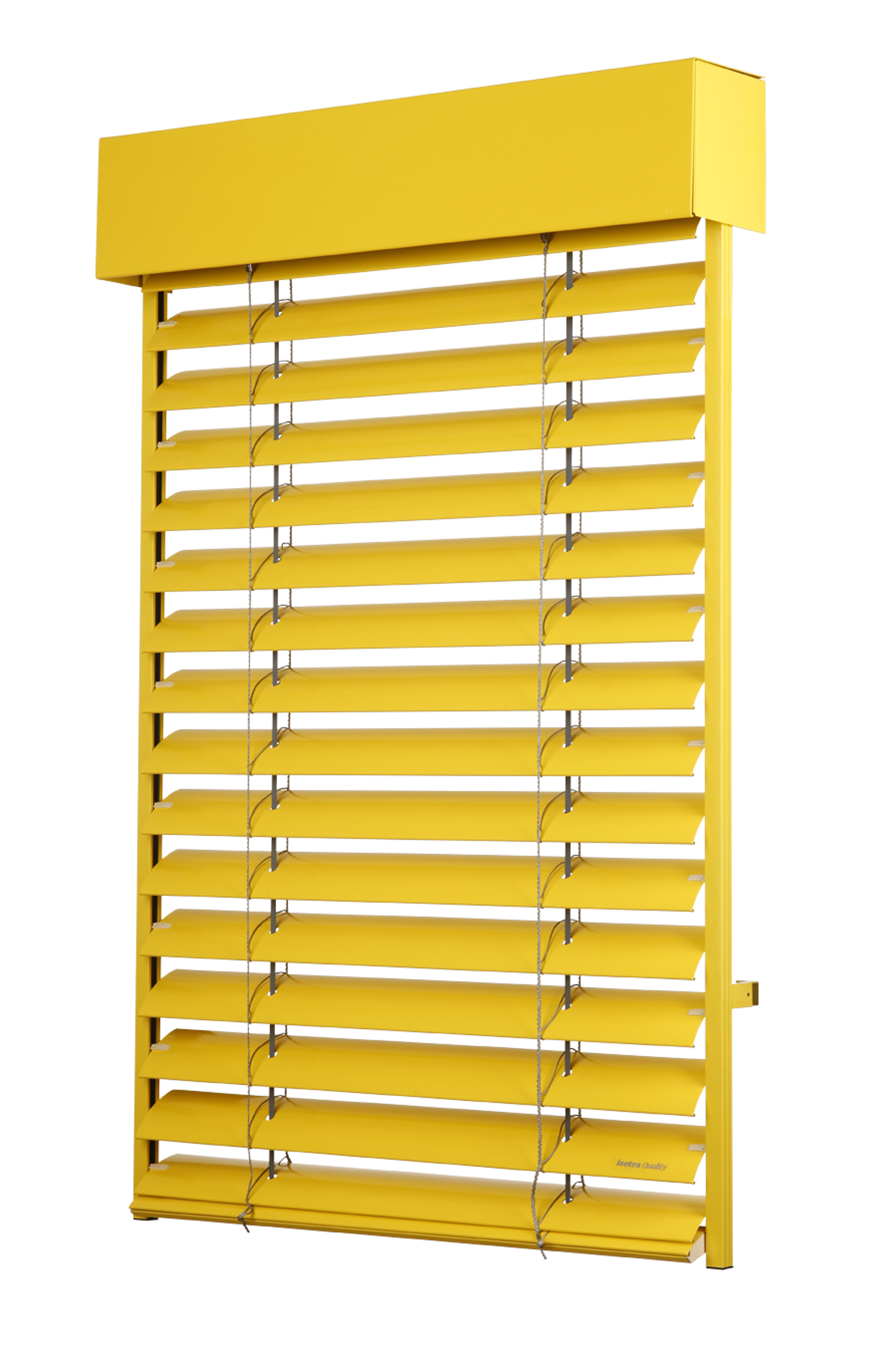

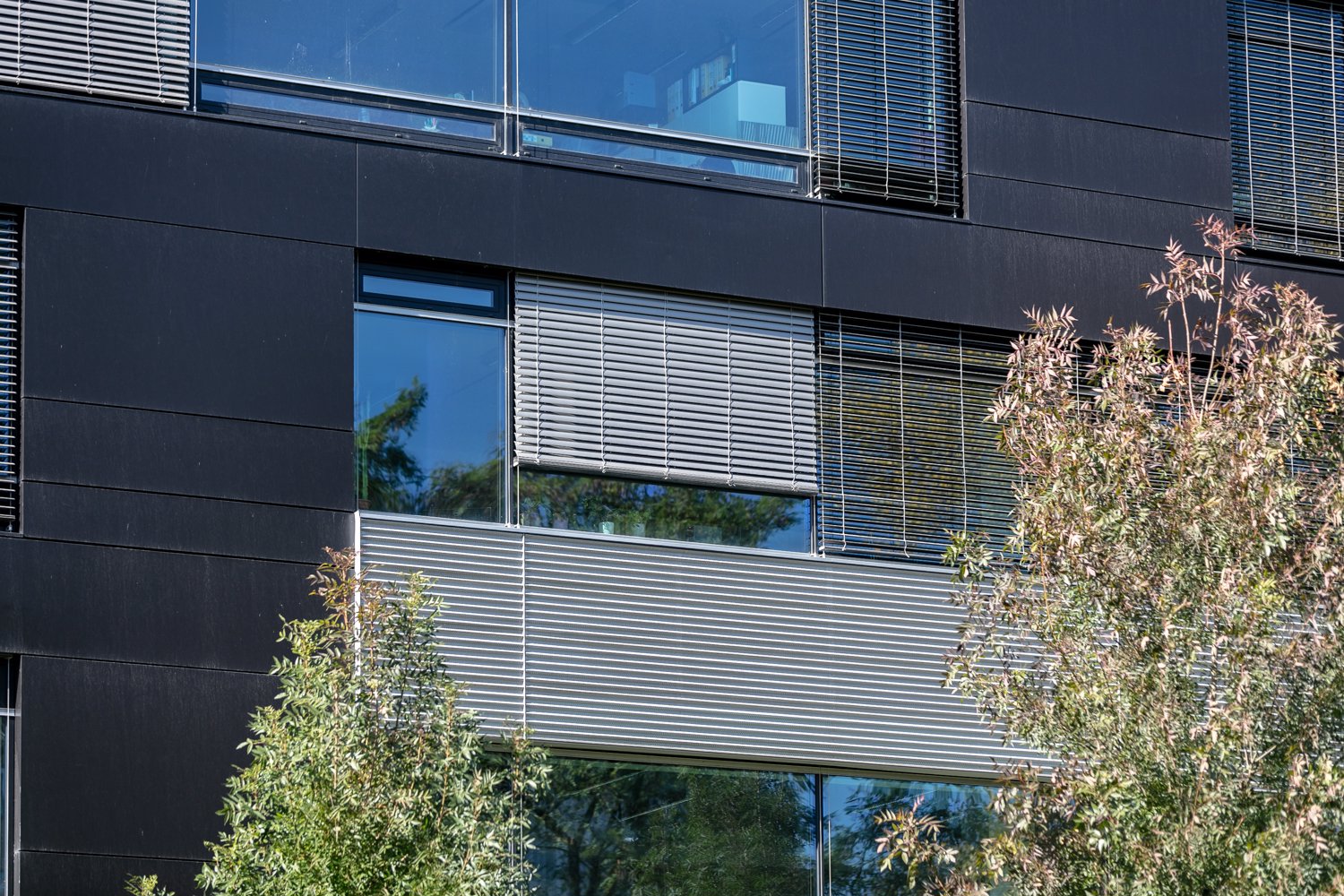

Venkovní hliníkové žaluzie Cetta 80

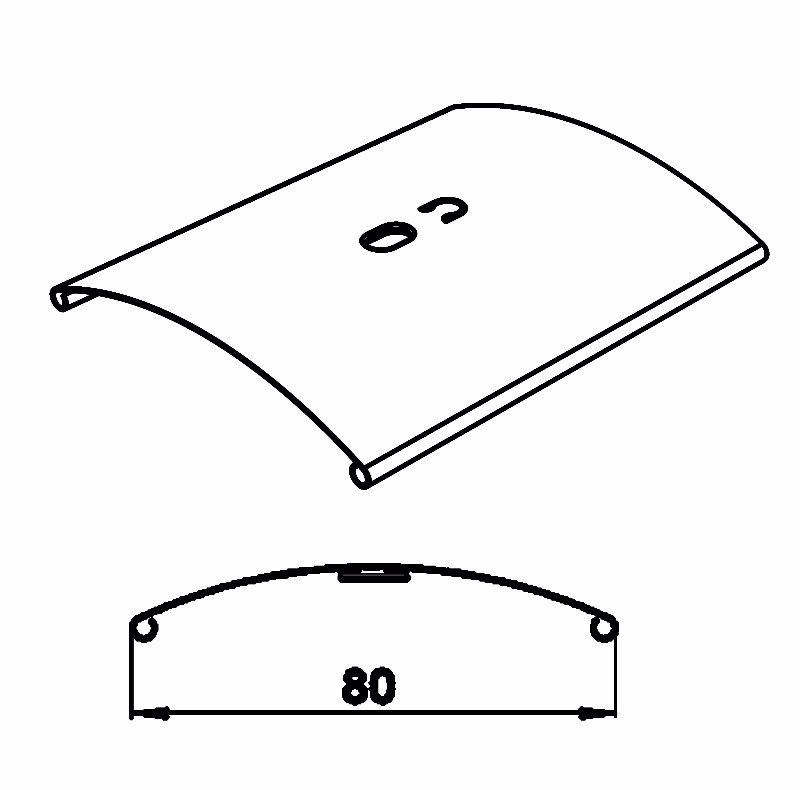

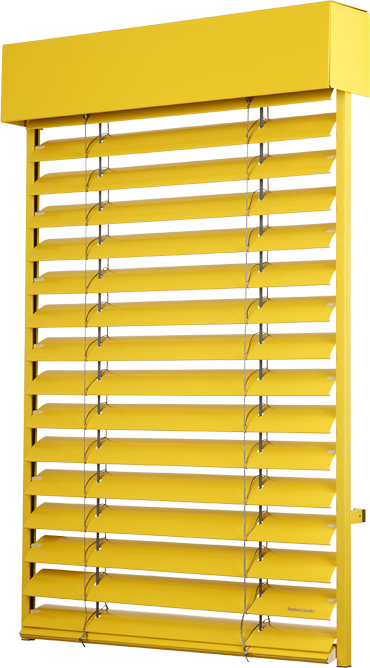

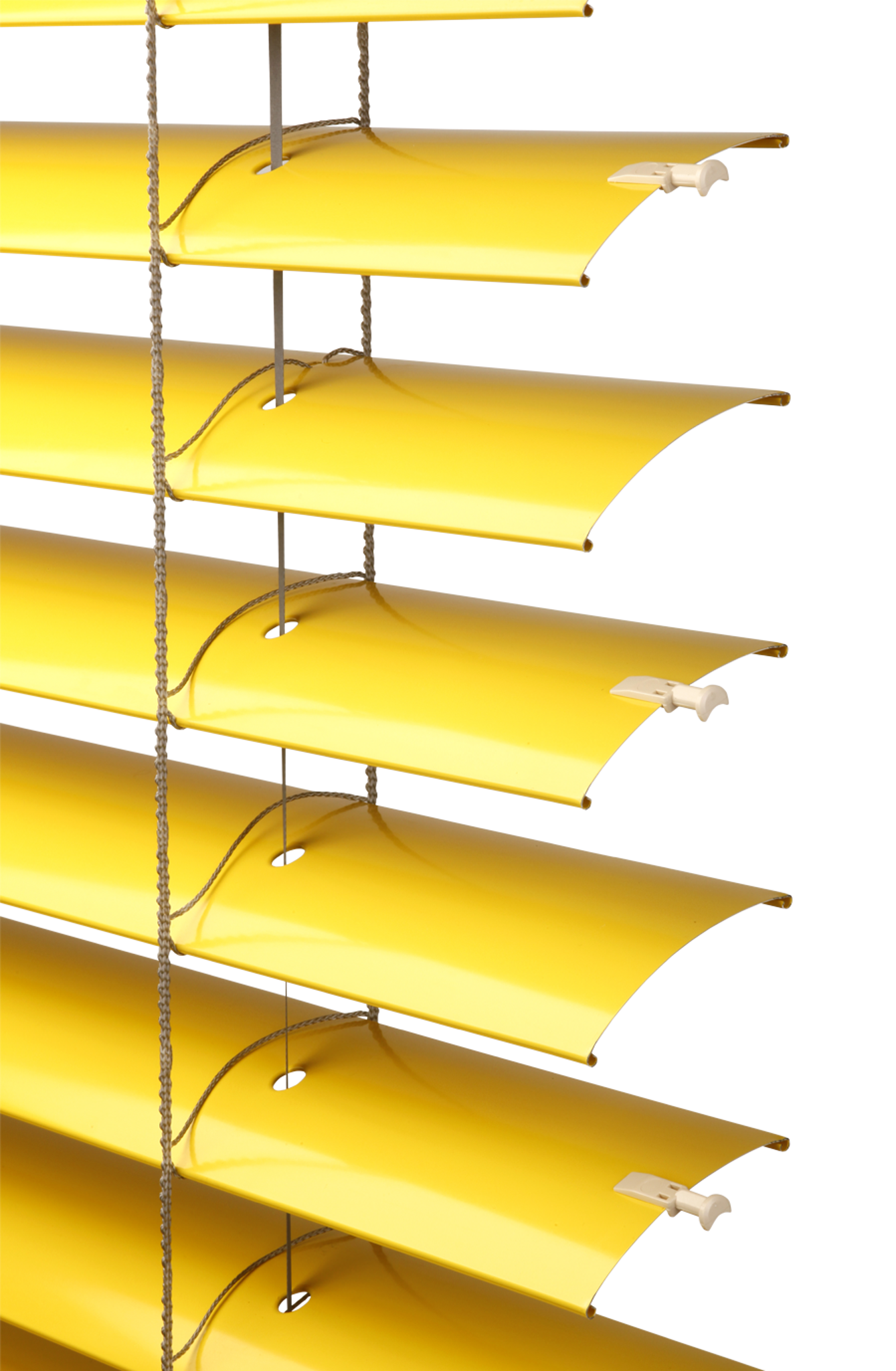

Nejpoužívanějším typem ve venkovním stínění jsou žaluzie Cetta 80, které jsou, díky svému vzhledu, vhodné zejména pro rodinné domy. Lamely mají šíři 8 cm a jsou ve tvaru písmene „C“. Venkovní žaluzie Cetta se vyznačují velkou variabilitou provedení. Varianty Flexi a Slim mají nižší výšku nábalu a varianta Duo je charakteristická rozdílným stupněm naklopení horní a dolní části žaluzie současně. Žaluzie Cetta 80, která má záhyby po celé délce lamely, je stabilnější ve větru a pevnější proti tlaku. Do pracoven, školících či konferenčních místností doporučujeme systém DUO, u kterého se horní a dolní část žaluzie naklápí rozdílně. Hliníkové vodící lišty zajišťují stabilitu žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání.

Mám zájem o tento produkt

Plusy

Přednosti & výhody

dolní profil z extrudovaného hliníku
variabilita provedení: duo systém, slim systém, flexi systém
vysoký stupeň zastínění
termoregulační i ochranný efekt
snižování hladiny venkovního hluku
možnost elektrického ovládání
garantovaná plocha až 24 m²

Načerpejte

Inspirace

Prozkoumejte

Barevné provedení

Základní barvy lamela

další barvy

Příplatkové barvy lamela

Příplatkové barvy Isotra System Decoral 1 box, vodící lišty, držáky vodících lišt, horní a dolní profil

další barvy

Příplatkové barvy Isotra System Decoral 2 box, vodící lišty, držáky vodících lišt, horní a dolní profil

doprodej

Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit.

Způsoby

Ovládání

manuálně
klikou

elektricky
dálkovým ovladačem nebo vypínačem

Garantované

Rozměry

minimální šířka
600 mm

maximální šířka
6000 mm

maximální výška
4000 mm

maximální plocha
8 m² (pro ovládání klikou)
24 m² (pro ovládání motorem)

*Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.

Technické parametry

	Horní profil		Dolní profil	Lamela	Boční vedení		Žebříček	Textilní pásek
	Horní profil		Dolní profil	Lamela	vodící lišta	lanko	Žebříček	Textilní pásek
Obchodní název	P 001/1	P 001/2	P 012/23	P 040	Viz technický manuál	P 036	P 030/1	P 531, P531/1
Rozměr (mm)	56 × 58	58 × 60	80 × 13	0,42 × 98	Viz technický manuál	Ø 3,2	68 × 85	6 × 0,28
Materiál	Fe	Al	Al	Al	Viz technický manuál	Fe / PVC	PES	PES

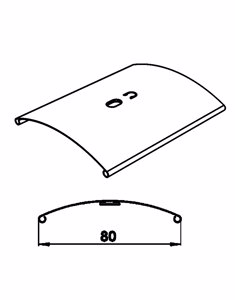

Řez
Barva	Standard: pozink. plech natural (Al profil) Ostatní RAL v nástřiku, DECORAL*		Standard: elox. hliník Ostatní RAL v nástřiku, DECORAL*	Dle aktuálního vzorníku ISOTRA a.s.	Základní provedení – elox Lakováno v barvách RAL, DECORAL*	šedá černá	šedá černá	šedá černá

*pro max. šířku 4000 mm

Varianty provedení

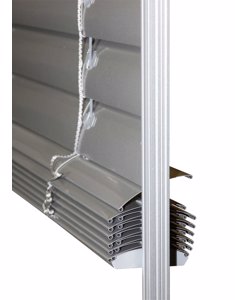

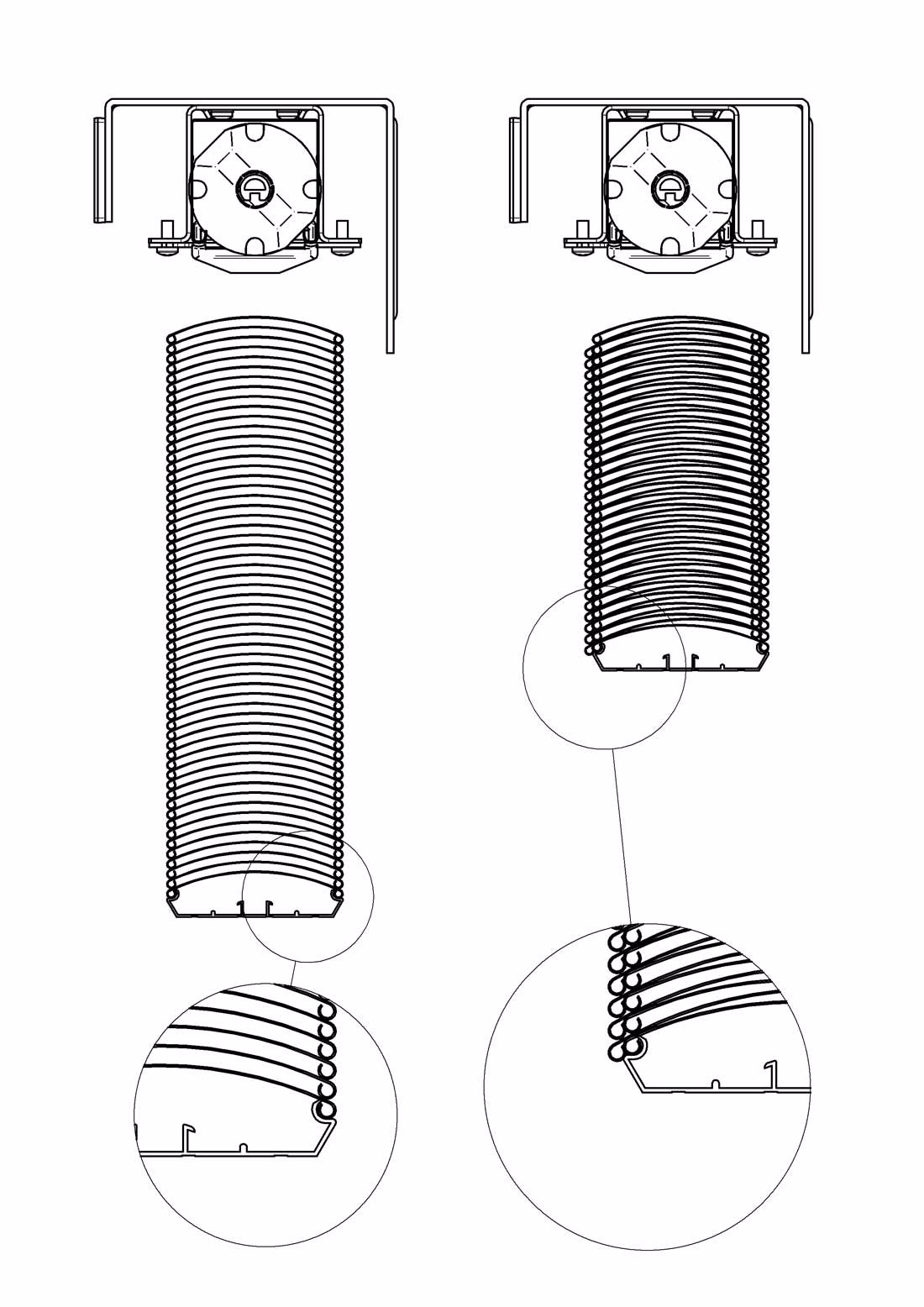

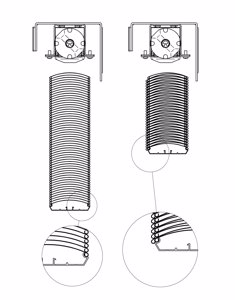

Detail a srovnání výšek nábalu Cetta 80 a Cetta 80 slim

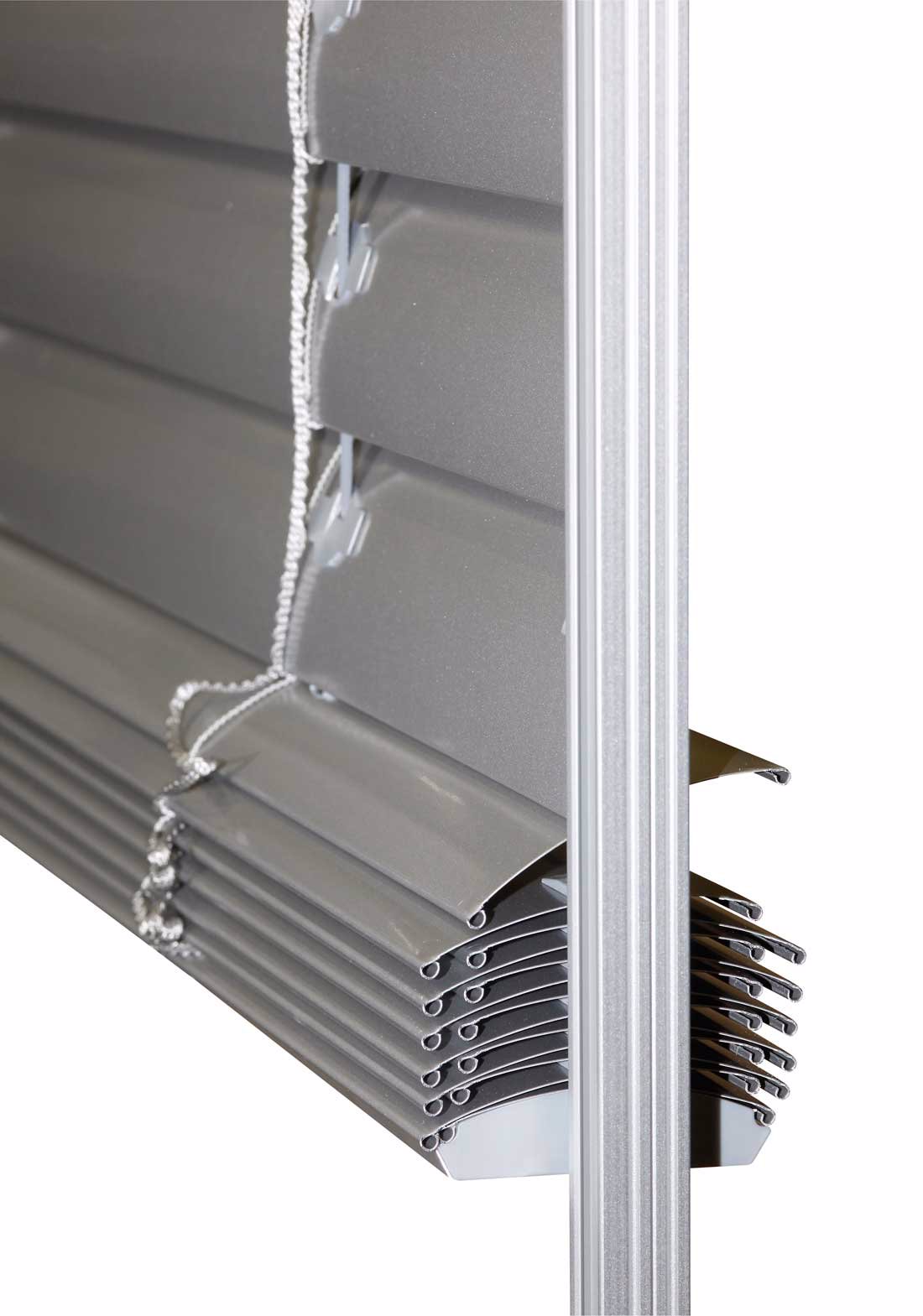

Slim systém

splňuje požadavek na nízkou výšku nábalu,
specifické skládání lamel (boční střídavý přesah sousedních lamel) se zachováním možnosti vedení lištami,
vhodné řešení pro montáž v případě nedostatku místa pro nábal.

Typ žaluzie	výška žaluzie (mm)
Typ žaluzie	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200
Cetta 80	130	140	145	155	155	165	170	180	185	190	195	205	210	215	225	230	235	240
Cetta 80 slim	125	135	135	145	150	155	160	165	170	180	180	190	195	195	205	205	215	220

Typ žaluzie	výška žaluzie (mm)
Typ žaluzie	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000
Cetta 80	250	255	265	265	275	280	290	295	300	305	315	320	325	335	340	345	350	360
Cetta 80 slim	225	230	230	240	250	250	260	265	270	275	280	285	290	295	300	305	310	320

Duo systém

umožňuje rozdílný stupeň naklopení lamel horní a dolní části žaluzie současně,
zajišťuje mnohem větší variabilitu zastínění,
vhodné řešení do administrativních budov, školících místností nebo konferenčních hal.

Flexi systém

nízké výšky nábalu je docíleno použitím lamel bez podélného záhybu,
vhodné řešení pro montáž v případě nedostatku místa pro nábal.

Varianty montáže

Základní typy montáže

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

Samonosné provedení (upevnění žaluzie na vodících lištách)
Fasádní provedení (kulatá kazeta; montáž na fasádu)
Montáž do překladu Heluz (zapuštěné vodící lišty)
Montáž do překladu Porotherm (vhodné pro samonosné provedení)
Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Cetta 80 - vedení lankem

Základní charakteristiky	Vlastnost
	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Třída odolnosti větru	3	6	2	5	1	4	0	3	0	2	0	1	0	0
	Max. rychlost větru v_max (km/h)	49		38		28		19		11		5		1
	Max. účinná výška křídla	H_max = 2500 mm
	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Třída odolnosti větru	2	5	1	4	0	3	0	2	0	1	0	0	0	0
	Max. rychlost větru v_max (km/h)	38		28		19		11		5		1		0
	Max. účinná výška křídla	H_max = 4000 mm
Přídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činitel prostupu sluneční energie g_tot		0,032 - 0,094 (dle zvolené barvy lamely)*

Cetta 80 - vedení lištami

Základní charakteristiky	Vlastnost
Odolnost proti větru	Šířka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Třída odolnosti větru	4	7	3	6	2	5	1	4
	Max. rychlost větru v_max (km/h)	61		49		38		28
	Max. účinná výška křídla	H_max = 4000 mm
	Šířka stavebního otvoru L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Třída odolnosti větru	0	3	0	2	0	1	0	0
	Max. rychlost větru v_max (km/h)	19		11		5		1
	Max. účinná výška křídla	H_max = 4000 mm
Přídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činitel prostupu sluneční energie g_tot		0,032 - 0,094 (dle zvolené barvy lamely)*
